Key Features

• 2-in / 3-out USB audio interfejs


• AKTIVNI/PASIVNI pick-up selektor


• PURE i JFET ulazi


• Z-Tone® kolo koje se prilagođava impedansi


• Izlaz za pojačalo sa prekidačem uzemljenja


• Mikrofonsko pretpojačalo Klase A visoke rezolucije

• 24-bit, 192 kHz kvalitet zvuka

• Široki frekvencijski odziv idealan za instrumente


• Najbolja u klasi analogna / digitalna konverzija


• Izuzetno nizak nivo šuma za snimanje visokih pojačanja

Specifikacije

Opšte

• AD i DA Rezolucija: 24-bit


• Brzina semplovanja: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz and 192 kHz


• Host Povezivanje: USB Type-B receptacle. USB 2.0 (velike brzine).

Linijski izlazi 1-2 (Monitor)

• Konfiguracija: Elektronski izbalansirana i lebdeća, automatski kompenzuje nivo kada je veza uravnotežena ili neuravnotežena.


• Izlazna impedansa: 150 Ohma uravnoteženo, 75 Ohma neuravnoteženo


• Izlazni nivo: 0 dBFS odgovara +13,5 dBu


• Frekventni odziv: od 1 Hz do 46 kHz unutar 0,5 dB (96 kHz sempl frekvencije)


• Dinamički opseg: 113 dB (A)


• THD @ -1 dBFS: 0.001%


• THD + N: -103 dB (A) na -1 dBFS Kanala 1-2 crosstalk: 112 dB(A)

Izlaz 3 (izlaz za pojačalo)

Konfiguracija: Neuravnotežena, plutajuća, sa podesivim podizanjem zemlje

• Izlazna impedansa: 75 Ohma


• Izlazni nivo: 0 dBFS odgovara -3 dBu


• Frekvencijski odziv: Od 20 Hz do 42 kHz u roku od 0,5 dB (96 kHz sempl frekvencije)


• Dinamički raspon: 106 dB (A)


• THD + N: -93 dB (A)

Izlazi za slušalice

• Izlazna impedansa: Gotovo idealan izvor (nula Ohma) do klipinga


• Maksimalni izlazni nivo: +9 dBu na opterećenje od 50 Ohma (približno 95 mV)


• frekvencijski odziv: od 1 Hz do 42 kHz u roku od 0,5 dB (96 kHz sempl frekvencije)


• Dinamički raspon: 111 dB (A)


• THD + N: -102 dB (A) uaz za Instrument

• Konfiguracija: Višestruka topološka instrumenta


• Ulazna impedansa, PASIVNI način rada: Varira od 1 MOhms do 2,2 kOhms


• Ulazna impedansa, AKTIVNI režim: 10 kOhms


• Nivo ulaza, min pojačanje: 0 dBFS se dobija sa + 12.5dBu signalom na TS ulazu


• Nivo ulaza, maksimalno pojačanje: 0 dBFS se dobija sa -19 dBu signalom na TS ulazu


• Frekventni odziv: Od 6 Hz do 42 kHz u roku od 0,5 dB (96 kHz uzorak frekvencije)


• Dinamički opseg: 117 dB (A)


• THD, PURE mod: 0,002% (-1dBFS ulaz)


• THD, JFET mod: 0,5%

Mikrofonski ulaz

• Konfiguracija: Class-A diskretno diferencijalno predpojačalo mikrofona, pin 2 vruće


• Ulazna impedansa: 4 kOhms diferencijal pin 2 hot


• Ulazna impedansa: 4 kOhms promenljivo


• Ulazni nivo, minimalna jačina: 0 dBFS dobija se uz pomoć +9 dBu signala na XLR ulazu


• Ulazni nivo, maksimalna jačina: 0 dBFS dobija se uz pomoć -44 dBu signala na XLR ulazu


• Frekvetni odziv: od 7 Hz do 32 kHz u okviru 0.5 dB (96 kHz brzina semplovanja)


• Dinamički opseg: 116 dB(A)


• THD+N: -104 dB(A) at -10 dBFS

Linijski ulaz

• Konfiguracija: Class-A diskretni diferencijalni linijski risiver, tip hot


• Ulazna impedansa: 20 kOhms promenljivo


• Ulazni nivo, minimalna jačina: 0 dBFS dobija se uz pomoć +26 dBu signala na TRS ulazu


• Ulazni nivo maksimalna jačina: 0 dBFS dobija se uz pomoć -27 dBu signala na TRS ulazu


• Frekventni odziv: od 7 Hz do 32 kHz u okviru 0.5 dB (96 kHz brzina semplovanja)


• Dinamički opseg: 117 dB(A)


• THD+N: -104 dB(A) at -10 dBFS

Povezivanje i kontrole

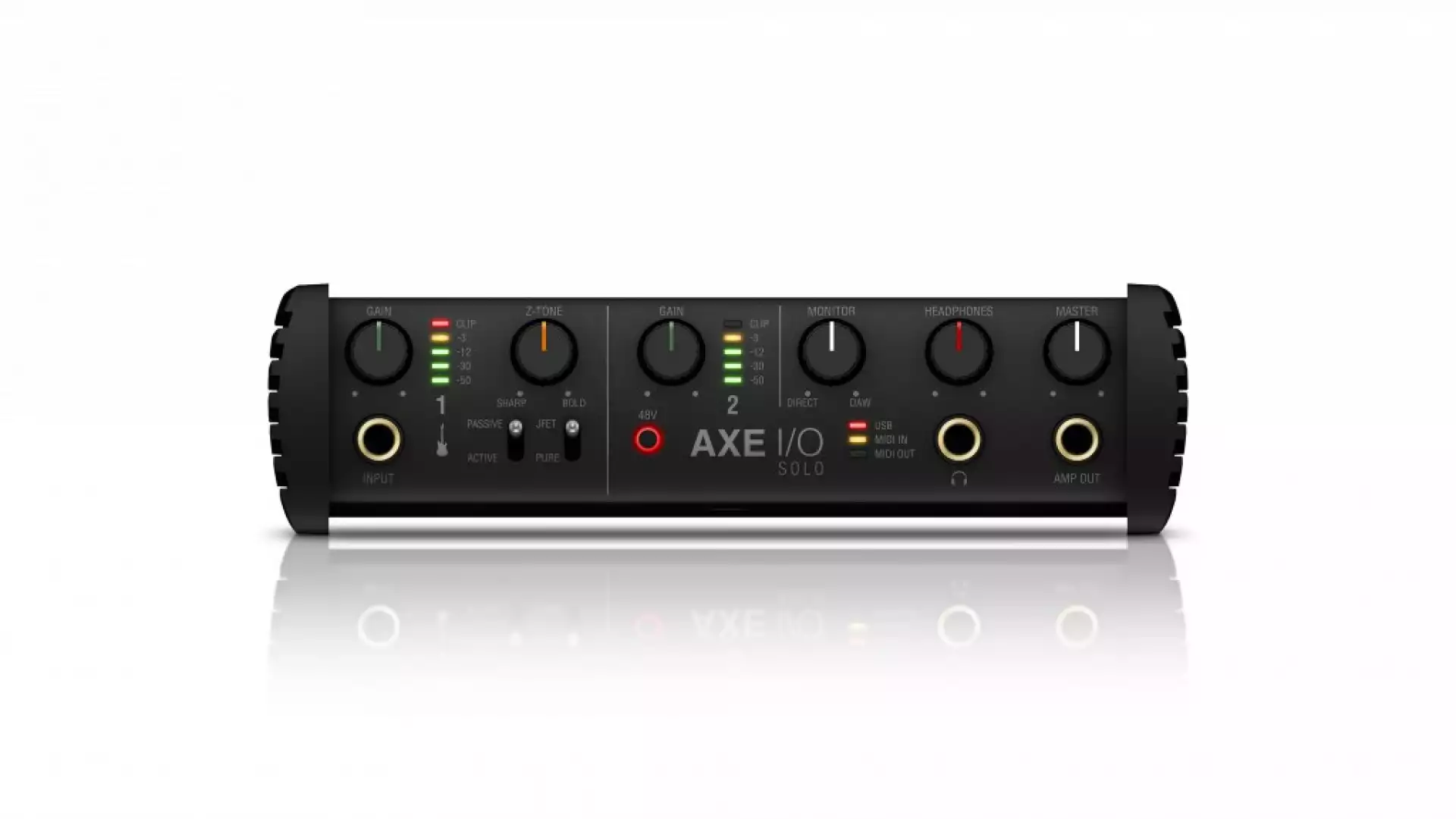

Prednja strana

Jedan 1/4 "ulazni priključak za instrument

• Dva analogna potenciometra za ulazni GAIN


• Dva 5 segmentna merača nivoa ulaza (vrha)


• Analogni potenciometri za kontrolu Z-tone


• Pick-up selektor (PASIVNI / AKTIVNI)


• Birač topologije predpojačanja (JFET / PURE)


• + 48V ​​fantomsko napajanje


• USB LEDS


• MIDI IN / OUT LED diode


• Taster za monitor


• Izlazni priključak za slušalice 1/4 "


• Glavni potenciometar za kontrolu glavnog izlaza


• Izlazni priključak 1/4 "

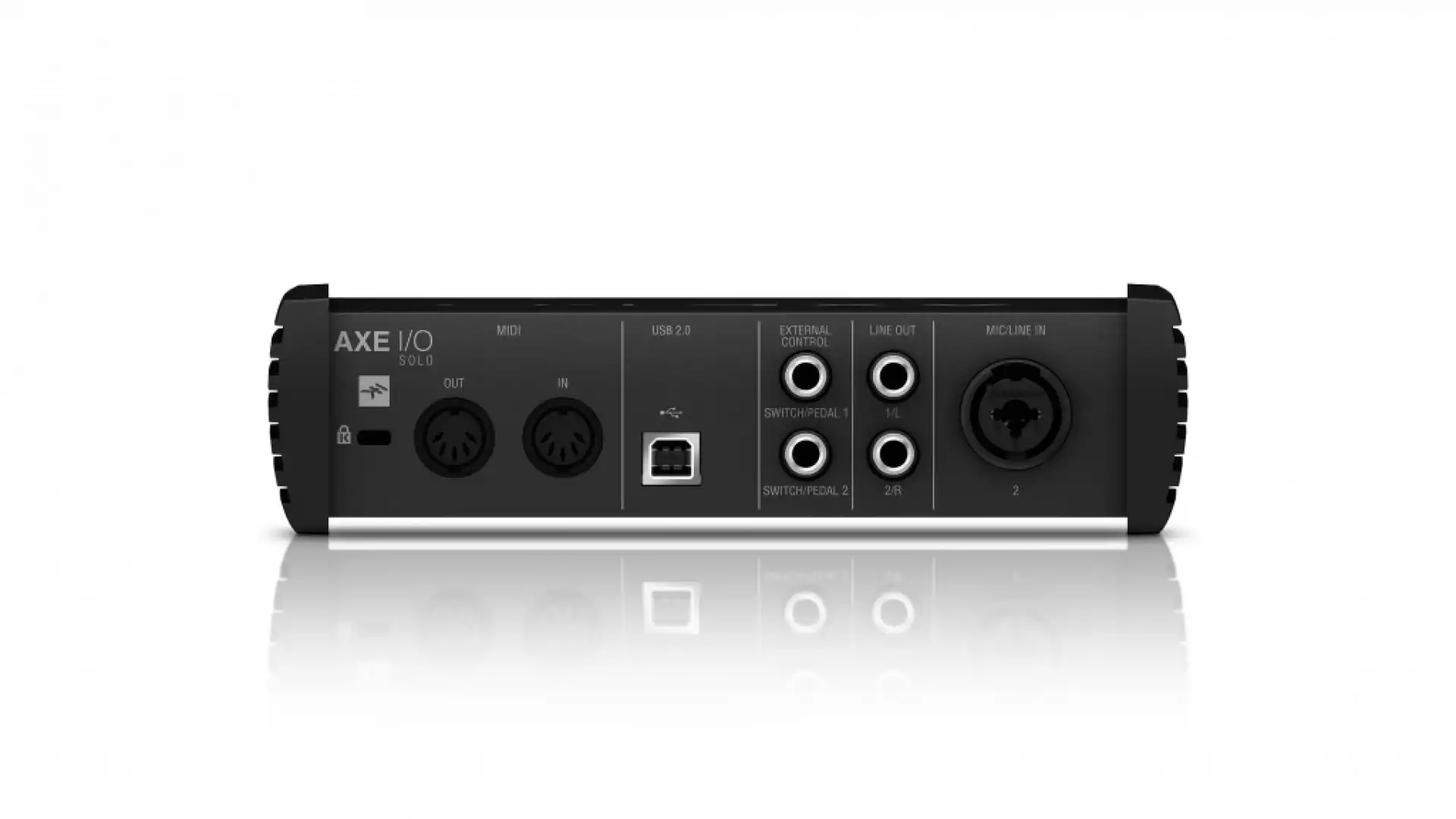

Zadnja ploča

• MIDI I/O 5-pin DIN konektori


• B-Type USB socket za povezivanje sa kompjuterom (Mac/PC)


• 2 x 1/4" TRS spoljni izlazi za konektore


• 2 x 1/4" TRS Uravnoteženi linijski plutajući izlazi


• 1 Combo socket za mikrofonski i linijski ulaz (auto selecting)

Paket uključuje

• AXE I/O SOLO


• USB A-Type to USB B-Type kablza povezivanje (1.5m/4.32ft)

Dimenzije

• Veličina: 19.5cm x 19.5cm x 5.3cm


• Težina: 1.0kg
